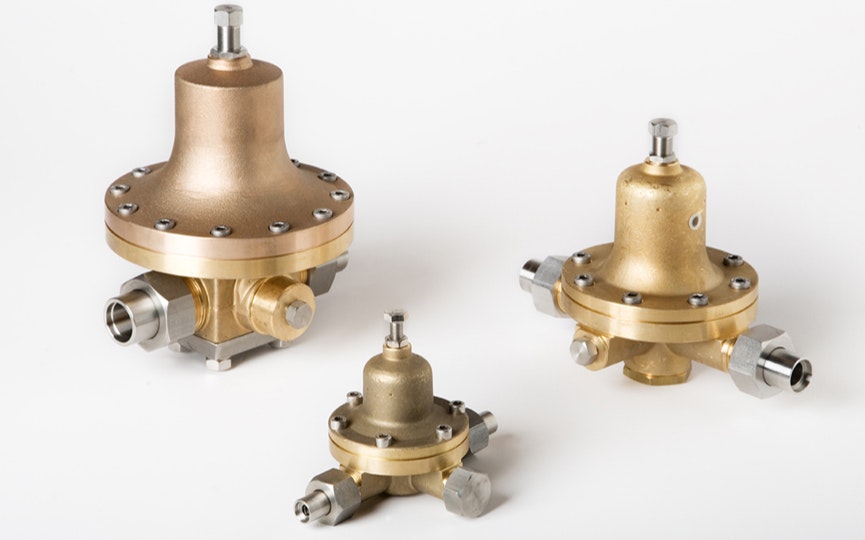

Economizzatori e riduttori
Boscarol ha sviluppato due linee di prodotti per gestire le differenze e le eccedenze di pressione, creando soluzioni che permettono, da un lato, di rendere l’impianto più funzionale ed efficiente, e, dall’altro, di garantire maggiore sicurezza e risparmio economico.
Sensibilità, precisione, costanza
Gli economizzatori Boscarol sono garanzia di sicurezza e di risparmio economico. Eliminano il rischio di eliminazione dell’eccedenza in caso di sovrappressione e di fuoriuscite in caso di aumento della temperatura, che caratterizza gli impianti privi di economizzatore.
Ripristino dei normali valori di pressione
Recupero dell’eccedenza nella sua sede naturale
Ritorno della perdita nel ciclo d’utilizzo
Sicurezza ed economia dell’impianto
I riduttori Boscarol hanno la funzione di convogliare i fluidi direttamente al servizio, regolando le differenti pressioni all'entrata e all'uscita. La sezione di lavoro del diaframma è quattordici volte superiore a quella dell'otturatore: un tale rapporto permette di ottenere un'apertura a sfioro sensibilissima, precisa e costante, e di rispettare il valore della pressione stabilito a valle.
Caratteristiche tecniche

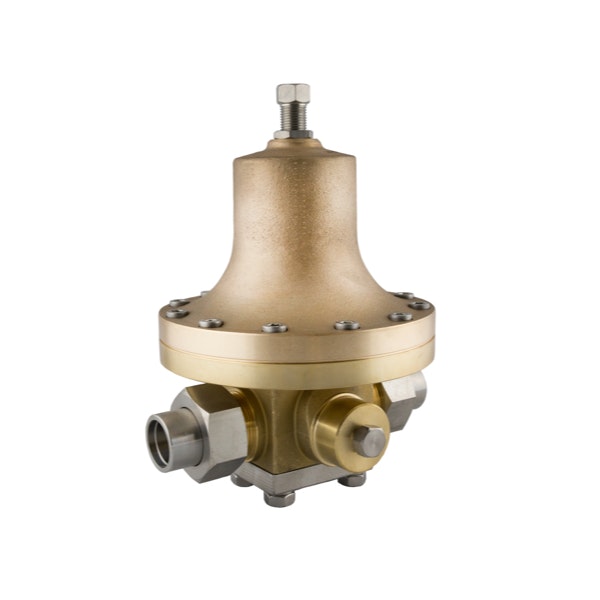

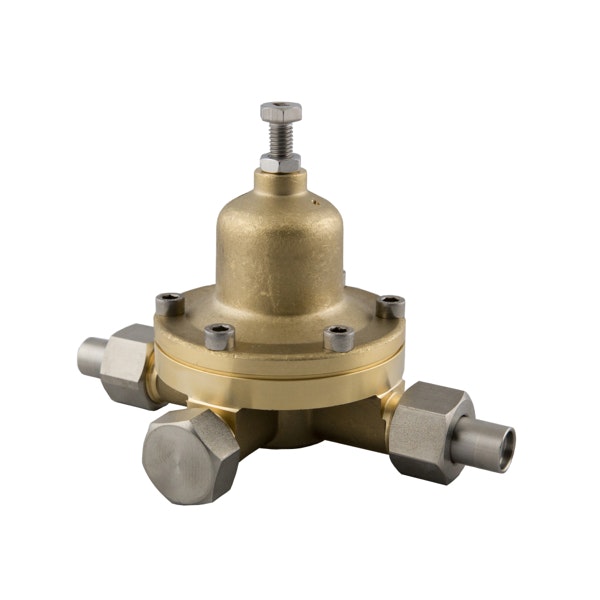

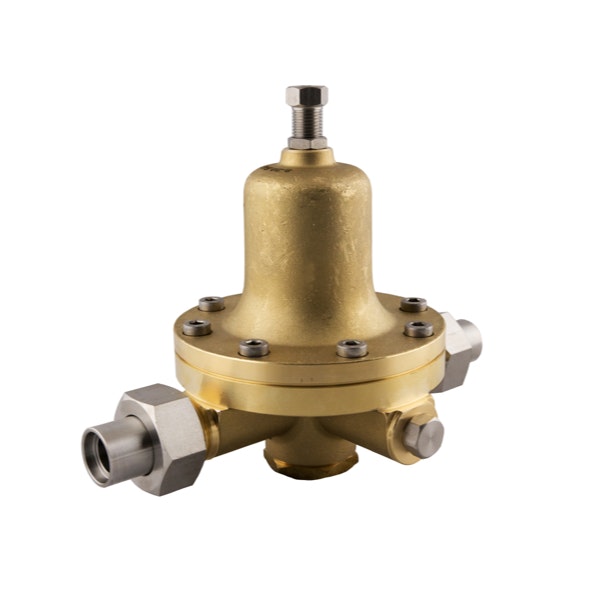

Corpo a campana
Attacchi in linea o squadra filettati o a saldare
Diametri di passaggio 6,5 - 15 e 25 mm
Codoli e raccordi per attacchi a saldare di tasca
Economizzatori - Riduttori
Diametro nominale (DN) |
6,5 | 15 | 25 | |
---|---|---|---|---|
Pressione nominale (PN) |
40 bar / 580 psi | |||
Temperature di esercizio |
-196°C/-321°F ÷ +50°C/+122°F |
|||
Attacchi |
Filettati |
5/8” BSP maschio |
1” BSP maschio |
1”1⁄4 BSP maschio |
A saldare tasca |
Ø 12,1 mm |
Ø 17,2 |
Ø 27,6 mm |
|
Massimo campo di regolazione |
1-25 bar |
1-35 bar |
1-20 bar |
|
Coefficiente di portata cv 1) |
0,58 |
1,8 |
4,8 |
|
Norme di riferimento |
ASME/ANSI B16.34 - EN 12300, 738-2 - ISO 5208 |
|||
Certificazione |
Direttiva 94/9/UE (ATEX) |
|||
Materiali |
Vite regolazione |
Acciaio inox 303 |
||
Coperchio molla |
Ottone CW617N |
Ottone CW617N o Acc. inox 316 |
Bronzo o Acc. inox 316 |
|
Molla regolazione |
Acciaio al CrSi - 52SiCrNi5-rivestito |
|||
Membrane |
Bronzo EN1652 CW452K o Acc. inox 316 |
|||
Guarnizione |
PTFE |
|||
Flangia |
- | - |
Ottone CW617N o Acc. inox |
|
Otturatore |
PTFE |
|||
Corpo |
Ottone CW617N |
Ottone CW617N o Acc. inox 316 |
Ottone CW617N o Acc. inox 316 |
|
Tappo inf. corpo |
- |
Acciaio Inox 304 o 316 |
Acciaio Inox 304 o 316 |
1) Galloni USA per minuto di acqua a 60°F con una differenza di pressione di 1 psi.
By-pass criogenici
Di dimensioni contenute, trovano sede nel blocco strumenti dei serbatoi. Particolarmente adatti per applicazioni su misure di pressione differenziale in quanto permettono il controllo del fluido contenuto nell'impianto.
- Disponibili in versione a 3 valvole e 4 valvole
- Possibilità di flangetta diametro 40 per il collegamento con il manometro di controllo
- Attacchi in linea o a squadra
- Interasse di 35 mm (3, 4 valvole) o 35 mm (entrata), 54 mm (uscita) nella versione 4 valvole
- Otturatore a spillo conico libero di ruotare rispetto allo stelo per maggiore resistenza all’usura da sfregamento in fase di chiusura
Pressione nominale (PN) |
40 bar / 580 psi |
---|---|
Temperature d’esercizio | -196°C/-321°F ÷ +50°C/+122°F |
Attacchi | Filettati maschio/femmina: 1/4 NPT, 1/4 BSP, UNF 1) |
Certificazione | Direttiva 94/9/UE (ATEX) |
Materiali |
Corpo: Acciaio inox A479-gr. 304 Stelo: Acciaio inox A479-gr. 316 Otturatore a spillo: Acciaio inox A479-gr. 316 con riporto di stellite Guarnizione: PTFE Volantino: ottone sbiancato |
1) Altri tipi di filettatura a richiesta
Raccorderia
Accessori di supporto nell'ambito criogenico permettono di collegare diverse tubazioni tra loro. Costituiti da due codoli a tenuta sferica sono interconnessi da un raccordo filettato. La tenuta è resa possibile
ed efficace dal collegamento bombato-conico.
Passaggio mm (inch) | 8 (1/4”) - 15 (1/2”) - 20 (3/4”) - 25 (1”) |
---|---|
Pressione nominale (PN) | 40 bar / 580 psi |
Temperature di esercizio | -196°C/-321°F ÷ +50°C/+122°F |
Norme di riferimento | ASME/ANSI: B16.34, B16.11, B16.25 |
Certificazione | Direttiva 97/23/CE (PED) |
Materiali | Stainless stee |
